佳研金卡IC水控计费管理系统（中小用户）方案
发表时间：2013-10-22 15:37:06浏览量：
佳研金卡IC水控计费管理系统（中小用户）方案
概述:
佳研金卡非接触式IC卡的佳研金卡水控管理系统是智能管理“一卡通”的一部分，它是以计算机管理为核心、以非接触式IC卡为信息载体、以水控机为消费终端的全新智能收费管理系统，现已广泛应用于企业、机关、学校等的公共消费场所。消费者只需持一张经过授权充值的IC卡，插卡于水控机上，即可进行出水消费的支付过程；而系统在后台强大的软环境和完善的硬件基础上完成信息加工处理工作，统一进行IC卡的发行、授权、取消、挂失、充值等工作，并可查询、统计、清算、报表、打印各类信息及其它相关业务信息。
一、投资分析
由非接触式IC卡水控管理系统所引起的“收费革命”，必将为企业，学校等单位带来如下效益：
▼消费方式快捷、方便，极大地提高了工作效率，优化了服务质量。
▼消除了现金交易的繁琐和误差，并有效地防止了各种徇私舞弊的行为。
▼加强了水资源控制管理。
▼收费和统计的全面自动化，方便了财务管理，亦可堵塞其它管理漏洞。
▼降低维护成本，减少管理费用。
▼预收费和卡押金，加速了资金回笼。

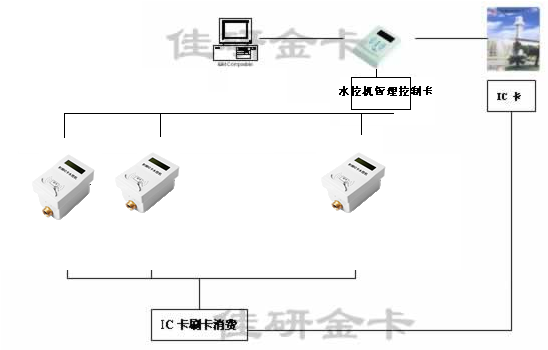

二、系统组成与结构图
佳研金卡非接触式IC卡水控管理系统主要由管理计算机、水控机、服务器、非接触式IC卡、授权管理卡、系统管理软件及其它外围设备等组成。其结构图如下：
三、授权发卡系统
授权发卡系统主要进行发行、授权、取消、挂失各级IC卡的工作及进行读写设备的授权设置工作，它主要由发卡机、发卡软件、水控机管理卡和一系列用户消费卡片组成。消费卡，经过授权后可在水控机上进行用水消费，可不断充值。
【IC卡水控机技术参数】
显 示：8位高亮度数码显示
工作电压：DC12V1A(安全电压)
读卡类型：MIFARE ONE 标准卡
发 卡 量：无限制
计费精度：最小计费流量1升，
最小计费金额0.01元
消费记录：机器内部存储器可保存最近的4000条刷卡记录
工作温度：控制执行机构工作温度10-70度，通过水温0-95度
规 格:190mm*110mm*100mm
四、系统管理软件介绍
水控系统管理软件主要进行后台数据的总体处理工作和各种资源的管理工作,其中包括对水控机等硬件资源的基本设置,统一进行IC卡的发行、授权、充值、取消、挂失等，以及数据的传送、查询、统计，财务管理、结算、报表、打印等相关业务工作。系统管理软件采用大型数据库SQL Server作后台数据库，可满足水控管理数据处理量大、处理速度快的技术要求，并提供了友好的、人性化的全中文操作界面，方便，简单但不失功能强大。

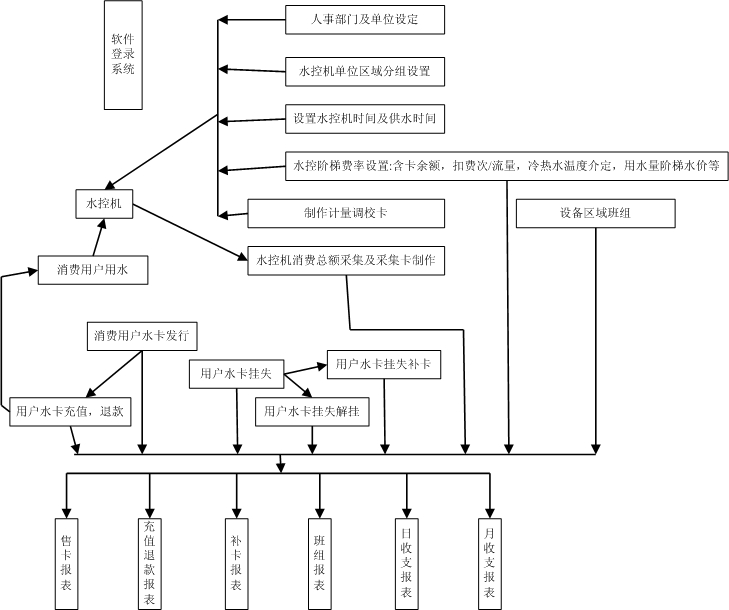

水控软件功能操作流程图
五、佳研金卡IC消费软件菜单：
（1）【系统管理】：
A．系统注册：注册系统软件，启用帐户，供用户总后台帐目核算。
B．部门资料：设置水控卡持卡人部门信息。
C．用卡区域管理：一个单位可以分为多个小区域，如可以把某个宿舍当成某个区域，再将水控机和一批IC卡都设定为该区域，这批卡就只能在该区域使用。由此可轻松实现独立宿舍用水功能
D．管理用卡用户表：增加IC持卡新用户，并可对用户信息进行修改、注销和查找等工作，还可将用户信息打印出来。
E．管理操作员及权限：软件操作员增减及授权。
（2）【设备管理】：
A．水控机设备参数设置：水控机分组管理，水控机编号，水控机初始化等
B．设置水法控机日期时间：设置水控机时间及供水时间
C．水控机阶梯费率设置：水控阶梯费率设置:含卡余额，扣费次/流量，冷热水温度介定，用水量阶梯水价等
将现有的消费机进行分组，在消费报表（汇总表）中可以按组名进行汇总。
D．水控机计量卡制做：机器运行快慢微人工调节卡制作等。
E．管理挂失卡数据传送卡：将要挂失的卡号存放到传递卡上，再到水控机读入水控机，挂失卡名单生效。
F．结算班组设定：管理水控机的抄表人员分组。
G．汇总采集：制作采集卡及采集水控机消费明细。
（3）【水控卡管理】：
A．制作新水控消费卡：增加IC持卡新用户，并可对用户信息进行修改、注销和查找等工作，还可将用户信息打印出来。
B．水控卡充值：个人消费卡充值
C．水控卡退款/减款：个人水控卡退款/减款
D．水控卡挂失/解挂/补卡：水控卡挂失/解挂/补卡，下传挂失人员名单到传送卡中。
E．水控卡坏卡退卡、补卡
F．水控卡用卡报表信息：卡上信息，加款信息，退卡信息，挂失信息，补办信息，消费明细，坏卡信息，消费合计。
G．水控卡使用流水帐及汇总帐/余额表、坏卡清单，挂失清单，补卡清单，退卡清单，加款明细等
（4）【财务报表】：各报表查询
A．各班组水控机汇总报表
B．售卡，预见制卡报表
C．补卡报表
D．充卡手续费报表
E．加款充值，退款报表
F．消费卡使用流水帐及汇总帐/余额表、坏卡清单，挂失清单，补卡清单，退卡清单，加款明细等
G．日消费收支总报表
H．月消费收支总报表
（5）【系统维护】：
A．数据备份
B．系统初始化
C．机器数据清除
（6)【帮助】：
A、系统使用日誌查询
B、系统用户锁定与重登录。
C、系统操作帮助说明

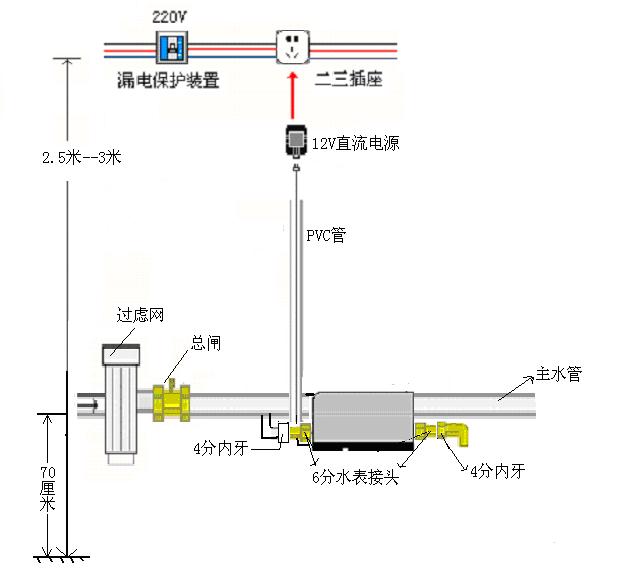

六、设备安装：
七、软件系统运行环境要求：
1.硬件环境：
CPU:Pentium赛扬566MHz或以上;l
内存：512Mb或以上l
硬盘空间：最小剩余可用空间1G以上l
显示器：分辨率在800*600或以上l
通讯端口：正确安装485通讯卡l
2.软件环境：
操作系统：WINDOWSXP/2000l
通讯：正确设置了485通讯参数 TCP/IP参数IP号码设置l
数据库支持：正确安装了SQL Server 2000个人版。l
八、系统的功能特点
●方便性：
系统采用最新非接触式IC卡，读写快捷、方便且无方向性。
●安全性：
数码技术，密匙算法，授权发行。本系统采用射频技术和授权加密，安全防范性
极强：由管理中心统一进行IC卡的发行、取消、挂失、授权等操作，可避免用户
的IC卡因丢失而落入他人这手所带来的一系列不安全事情的发生。
●可靠性
无源射频感应，采用RSA交叉算法及三重互感通讯方式，运行稳定而可靠。抗干扰
性强允许同时多卡操作，能在各种恶劣的工作条件下使用，比磁卡和接触式IC卡更
让企管人员放心。
●实用性：
系统能自动统计水控机消费的各种信息，自行生成报表。提供友好、人性化的全中文视窗
用户界面，方便、实用、简单而不失功能强大。
灵活性：
系统既可单机使用，又可联网运行，可根据投资规划灵活配置组合。
多用性：
该卡拥有16个分区，相对独立，实现多种管理要求和使用功能，如门禁、考勤、
巡更、停车等，做到“一卡通”，提高管理效率和水平。
七、工程布线要求：
A.采用485/232通讯
A.采用485/232通讯
1、必须选用120欧姆的8芯双屏蔽网线（通常采用），线路截面积0.75平方毫米。根据布线环境及长度，再选择不同的屏蔽材质及抗拉强度不同的线材；
2、所用的两芯线必须要用同一组双角线（屏蔽效果好）；
3、尽能量减少接线头，非用接头不可的，接头必须采用压线或焊接。网线连接分支处不应受机械力的作用。穿在管内的网线，最好不要有接头(方便日后维护)，必要时尽可能将接线头放在接线线盒内。
4、数据通信线、交流电源线、直流电源线严禁穿在同一管内。如要平行布线时，相隔距离要在50公分以上。
5、如在室外走线，要用胶管或其他材料妥善保护。
6、安装管线完成后，要先做线路接通实验，确认无固障后，方可进行设备安装、调试。
2、所用的两芯线必须要用同一组双角线（屏蔽效果好）；
3、尽能量减少接线头，非用接头不可的，接头必须采用压线或焊接。网线连接分支处不应受机械力的作用。穿在管内的网线，最好不要有接头(方便日后维护)，必要时尽可能将接线头放在接线线盒内。
4、数据通信线、交流电源线、直流电源线严禁穿在同一管内。如要平行布线时，相隔距离要在50公分以上。
5、如在室外走线，要用胶管或其他材料妥善保护。
6、安装管线完成后，要先做线路接通实验，确认无固障后，方可进行设备安装、调试。
B. 离线脱机：
功能IC卡传送数据，水控机主动读取机器上IC卡数据，不用人工干预操作。

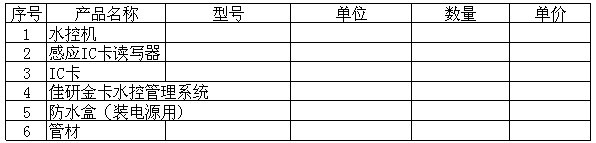

九、系统配置
系统配置及报价：
十、售后服务
本系统产品一年内免费保修，(若出现质量本身问题)三个月包换，终身维护，本系统的硬件部分必须由订货方派专人管理，不得随意拆解设备。人为损坏及自然灾害所起故障不属于免费保修/包换范围内。
